Особенностью такого кабельного токопровода является то что в качестве профиля передвижения (пути) для его основных узлов — тележек или кареток используют двутавровую балку, коорая закреплена вдоль пути перемещения крана. Двутавровые балки достаточно дешевы и надежны, они обладают определенным рядом преимуществ по сравнению с тросом, поэтому системы кабельного токоподвода по двутавровой балке, распространены и широко применяются для подачи электроэнергии на кран.

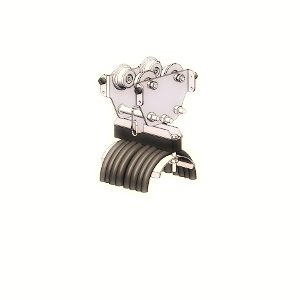

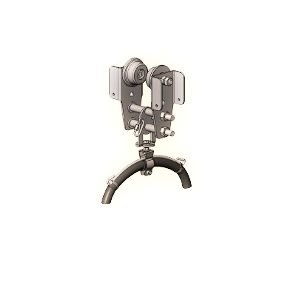

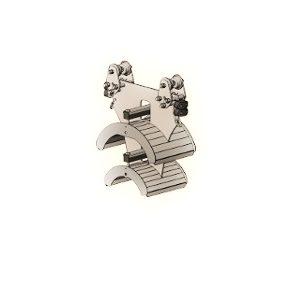

Кабельные тележки, в зависимости от их конструкции, состоят из следующих основных частей:
— Ходовые ролики (колеса) — могут изготавливаться из стали, латуни или фторопласта с ребордами предотвращающими боковое смещение тележки или без ребордов, с закрытыми подшипниками;
— Корпус тележки — изготавливается, в зависимости от конструкции тележки, из оцинкованной стали разной толщины;
— Кабельный подвес (кабельное седло) — это полукруглый металлический лоток, в который укладывается и зажимается один или несколько кабелей;
— Анти-лифт (опорные ролики) — устанавливаются под полкой двутавра и ограничивают вертикальные колебания тележек. Применяется в случаях когда на линии токоподвода имеются повороты или с тележками имеющими два ходовых ролика

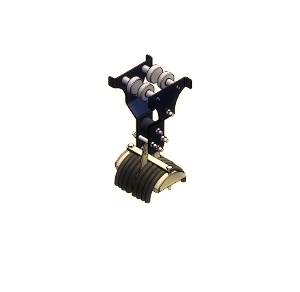

— Опорный тросовый ролик — изготавливается из фторопласта, применяется на тележках (каретках) козловых кранов, где под двутравровой балкой для устойчивости тележек натянут стальной опорный трос.
