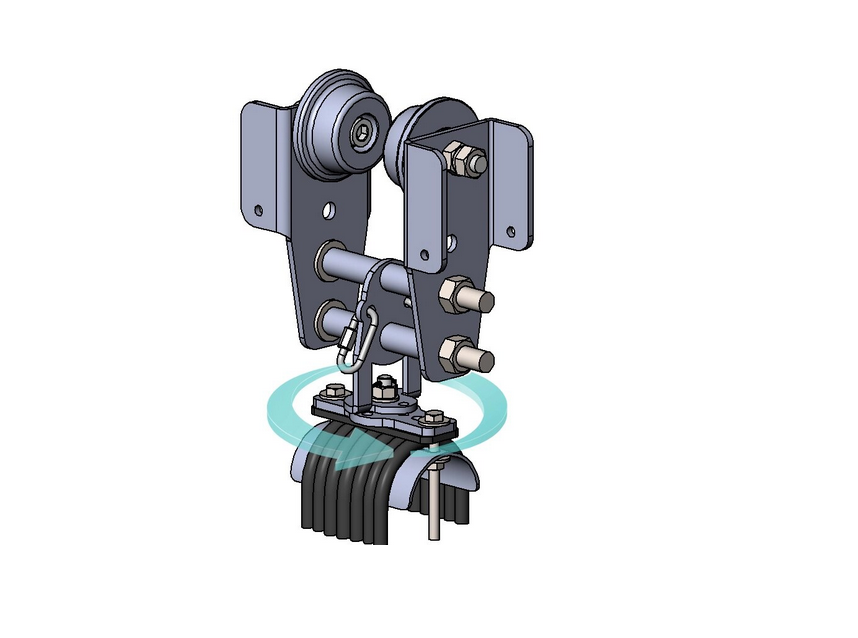

Двутавровая кабельная тележка ТДВе-251
ТДВе-251 — это кабельная тележка (каретка), для подвески и перемещения кабеля по двутавровой балке.
Гибкий крановый токоподвод состоит из трех видов тележек: одной неподвижной (начальной), нескольких промежуточных и одной ведущей. Ведущая тележка ставится первой и соединяется с крановым механизмом через кронштейн, неподвижная тележка ставится в начале линии и неподвижно закрепляет кабель питания, а промежуточные тележки ставятся между неподвижной и ведущей. Количество промежуточных тележек зависит от длинны пути и от величины провиса петли кабеля. Все тележки между собой соединяются разгрузочными тросиками. Подъемный кран при движении в одну сторону растягивает тележки, при движении в обратную сторону их собирает.
Путём для движения тележек служит двутавровый монорельс закрепленный вдоль движения крана.
Кабель прикрепляется к коромыслу и вместе с ним зажимается в кабельном зажиме. Коромысло защищает кабель от чрезмерного перегиба, что продляет срок службы его изоляции.

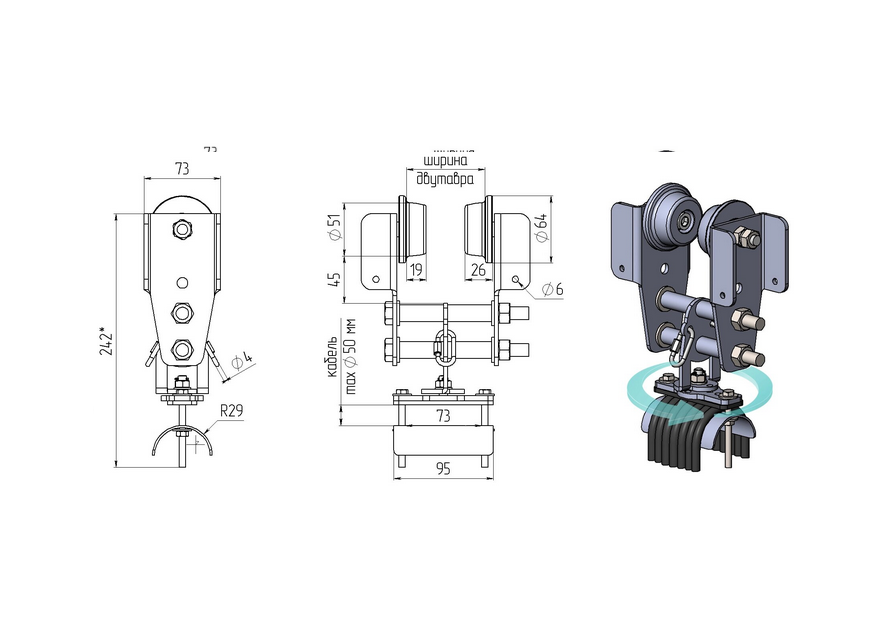

Особенности кабельной тележки ТДВе-251
— количество роликов (колес): 2шт
— подходит для движения по двутаврам №10 до №30 с шириной полки от 55 до 135 мм
— на седло тележки допускается укладка нескольких круглых или плоских кабелей, ширина седла под укладываемые на него кабели 73 мм
— корпус тележки: оцинкованная сталь
— допустимая нагрузка: до 20 кг
Сферы применения кабельных тележек
Кабельные тележки предназначаются для построения линии кабельного токоподвода грузоподъемных кранов.
