Двутавровая кабельная тележка ТДВе-440

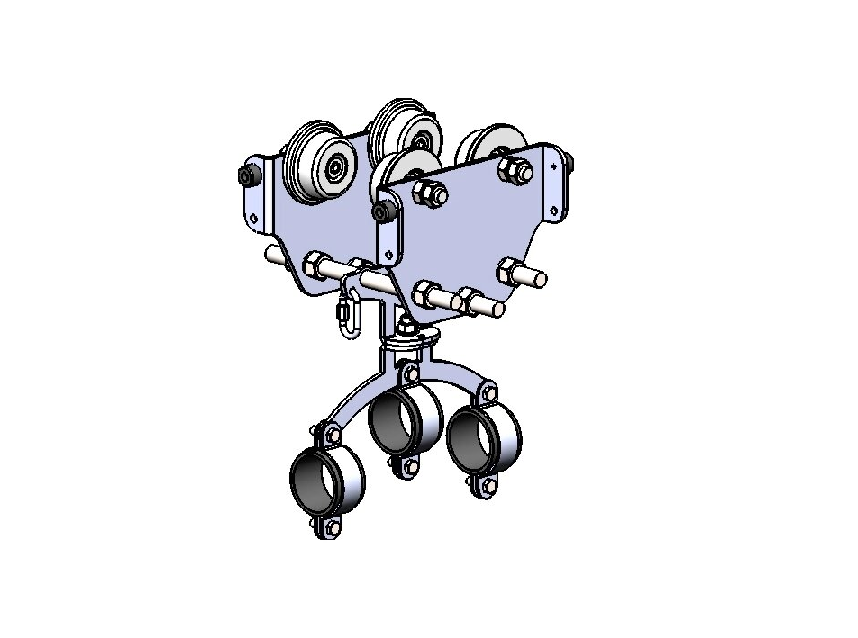

ТДВе-440 — это кабельная тележка (каретка), для подвески и перемещения кабеля по двутавровой балке.
Основа кабельного токоподвода для крана — кабельная тележка (кабельная каретка). Эти тележки передвигаются по профилю закрепленному вдоль пути движения кранов, перемещая закрепленный на них кабель. Профилем для передвижения кареток ТДВе служит металлический монорельс (двутавр). Механизм, к которому идет питание по кабелю, начинает движение и растягивает кабель, коромысло с пучком кабелей поворачивается параллельно ходу крана. При движении обратно каретки собираются и скоба поворачивается перпендикулярно ходу движения крана.

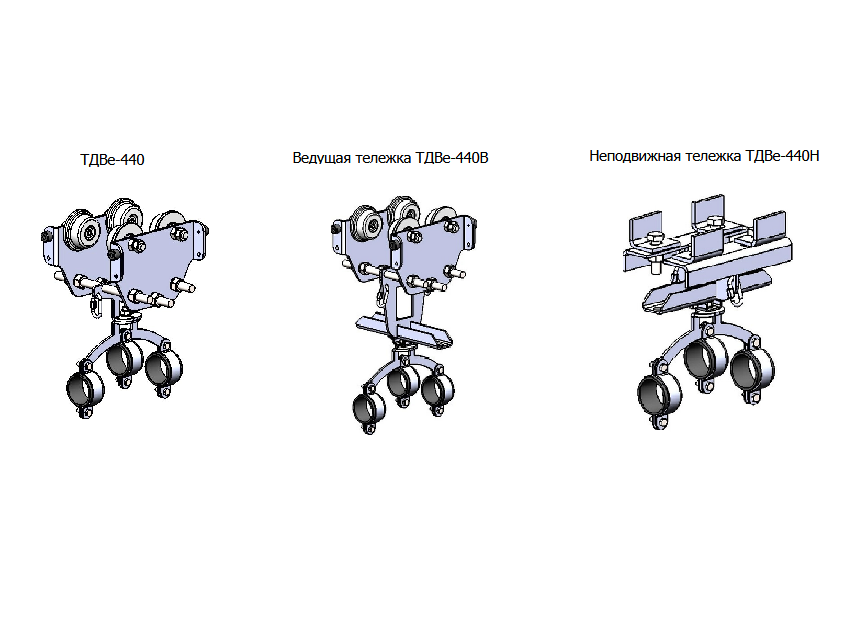

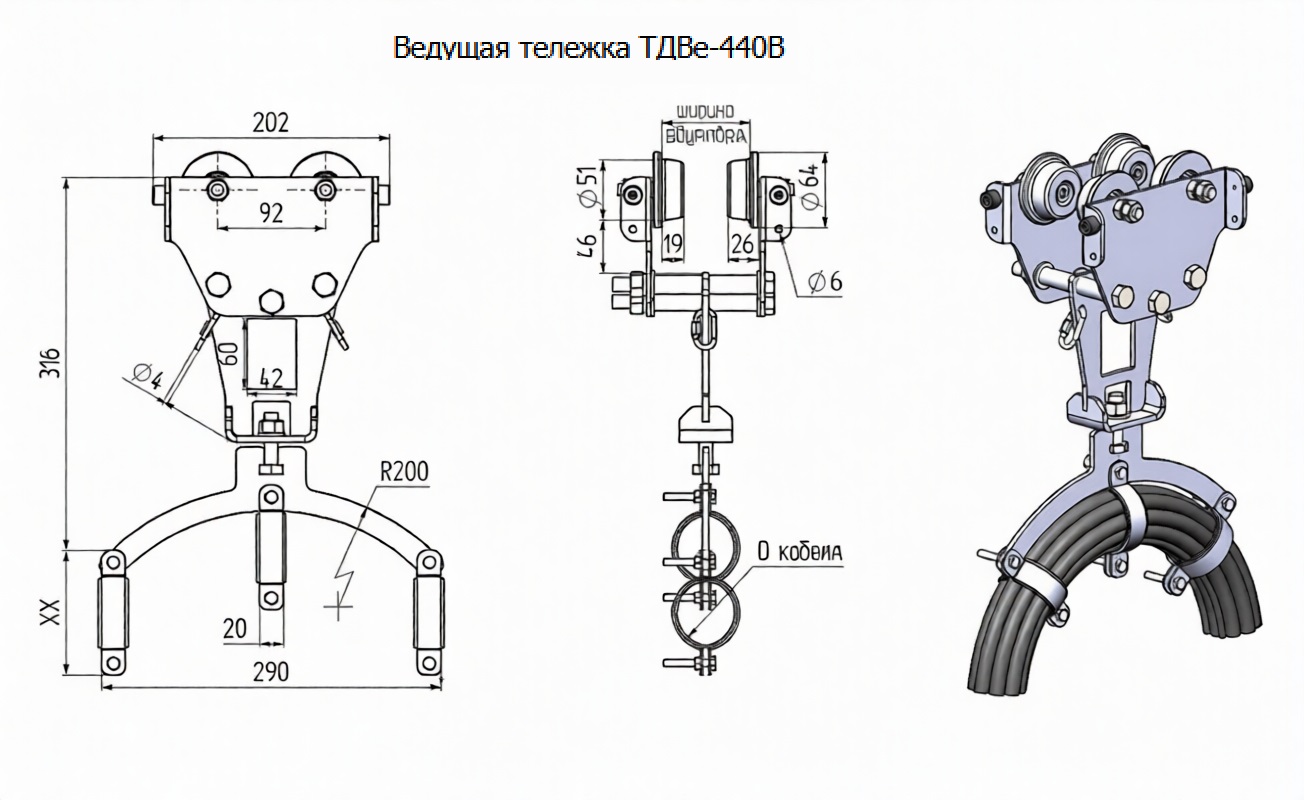

1. Первой к крану ставится буксирная тележка ТДВе-440В с прямоугольной прорезью. В прорезь вставляется толкатель закрепленный на кране, толкатель имеет возможность перемещаться в окне нивелируя криволинейности и перепады кранового пути. Т.е. образует нежесткую связь с краном.

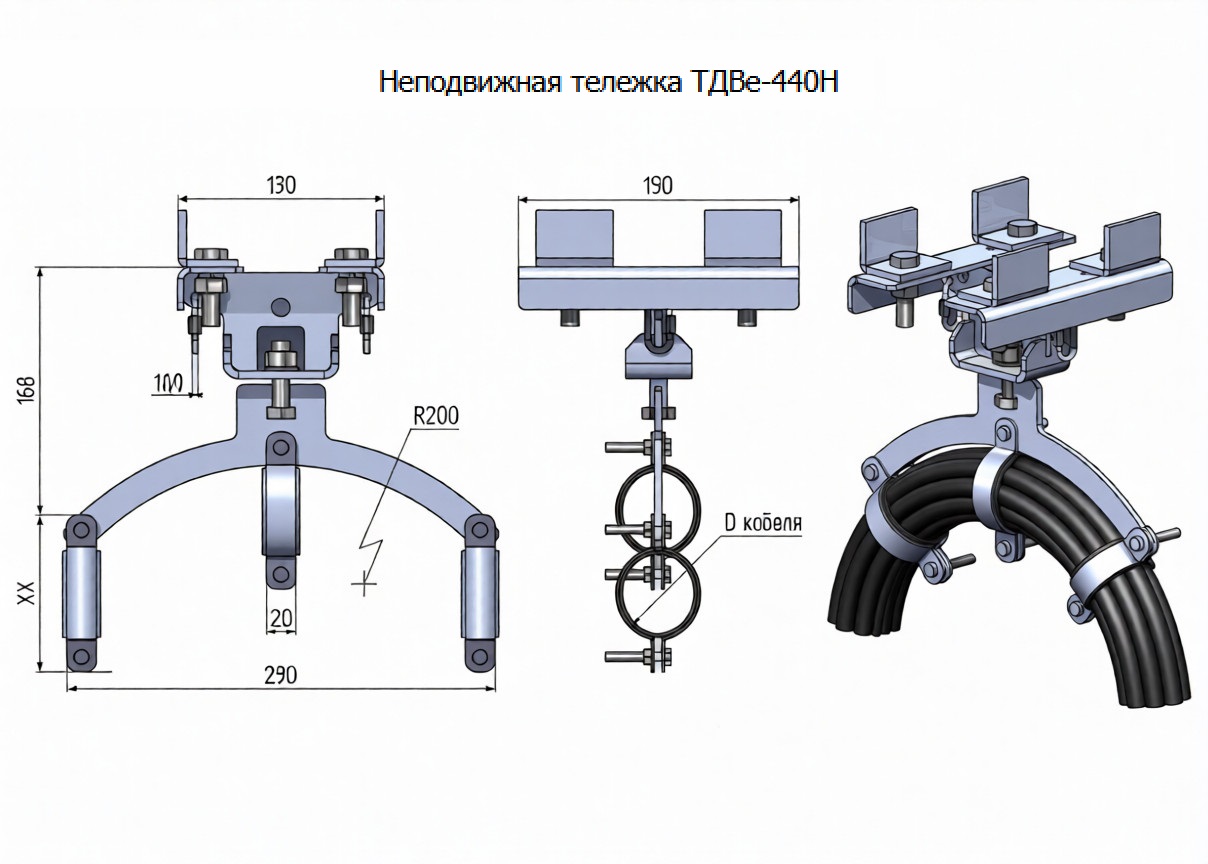

2. Концевая тележка ТДВе-440Н монтируется на двутавр в месте подвода кабеля питания. Она фиксирует кабель для предотвращения его обрыва при растягивании токоподвода.
3. Промежуточные тележки ТДВе-440 устанавливаются между ведущей и неподвижной, их количество зависит от расстояния между тележками. Обычно тележки ставят через 1,5-2 метра.
4. Тележки соединяются друг с другом разгрузочной цепью длинна которой меньше длинны кабеля, делается это для того, чтобы снять усилие растяжения с кабеля. Для крепления на тележки установлены винтовые карабины.
Кабель прикрепляется к коромыслу и вместе с ним зажимается в кабельном зажиме. Коромысло защищает кабель от чрезмерного перегиба, что продляет срок службы его изоляции.

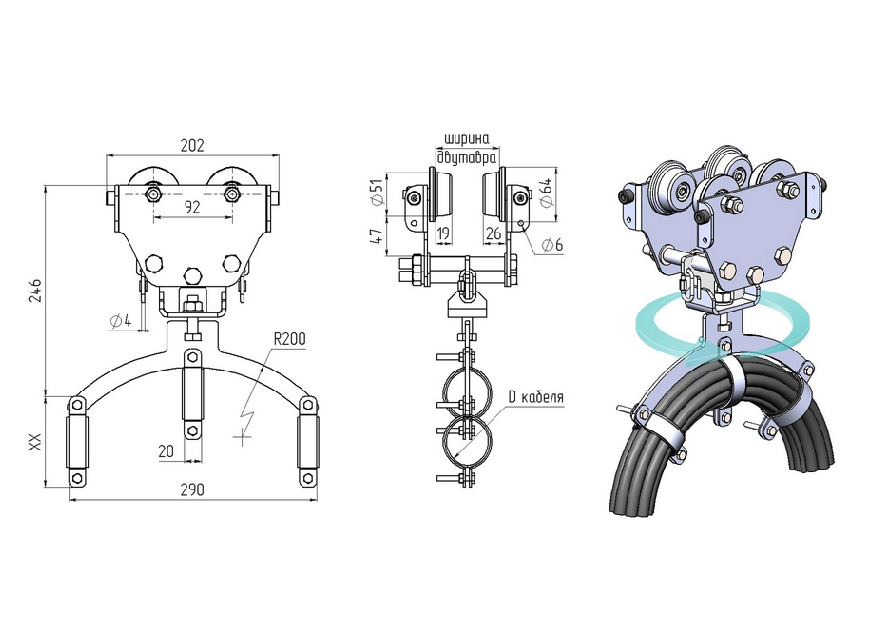

Особенности кабельной тележки ТДВе-440
— количество роликов (колес): 4шт
— подходит для движения по двутаврам №10 до №30 с шириной полки от 55 до 135 мм
— для нескольких или 1-го круглого кабеля типа КГ, КГН или другого диаметром до 100 мм
— кабельные зажимы тележки идут от 10 мм до 100 мм в диаметре
— корпус тележки: оцинкованная сталь
— допустимая нагрузка: до 50 кг
Сферы применения кабельных тележек
Кабельная тележка или кабельная каретка — предназначена для подвода питающего кабеля к мостовому крану, кран балке или тельферу.
