Двутавровая кабельная тележка ТДВе-450
ТДВе-450 — это кабельная каретка для перемещения круглого гибкого кабеля по двутавровой балке. Тележки ТДВе предназначены для организации кабельного токоподвода к кранам и другим движущимся механизмам.
Кабельные каретки предназначены для построения линии кабельного токоподвода к крану по двутавровой балке. Кабель приматывается к проволочному коромыслу и вместе с ним зажимается во вращающемся зажиме (коромысло защищает кабель от перегиба). Тележки соединяются друг с другом разгрузочной цепью, длинна которой меньше длинны кабеля, делается это для того, чтобы снять усилие растяжения с кабеля. Механизм, к которому идет питание по токоподводу, начинает движение и растягивает кабель, вращающаяся кабельная скоба поворачивается параллельно ходу движения крана. При движении обратно каретки собираются и скоба поворачивается перпендикулярно ходу движения крана.

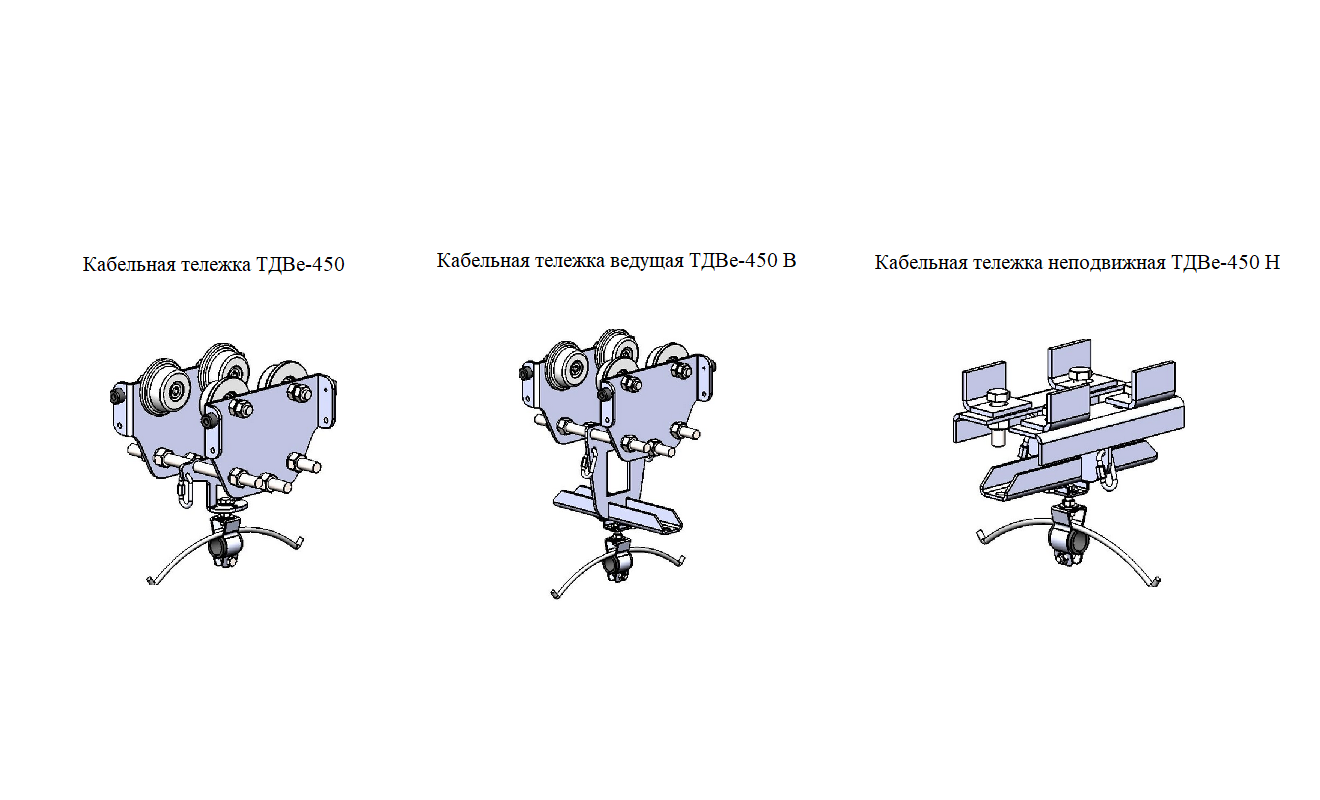

По конструкции и назначению тележки делятся на:

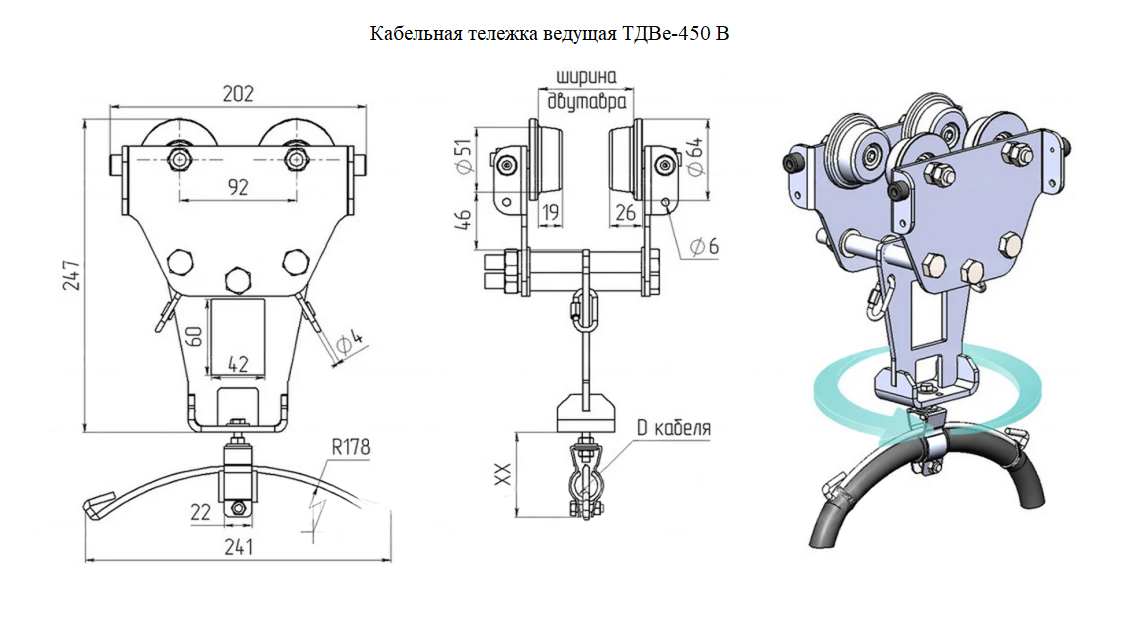

— ведущую или буксирную ТДВе-450В — устанавливается первой на линии от остальных тележек она отличается специальным «окном» через которое жестким кронштейном соединяется с механизмом;

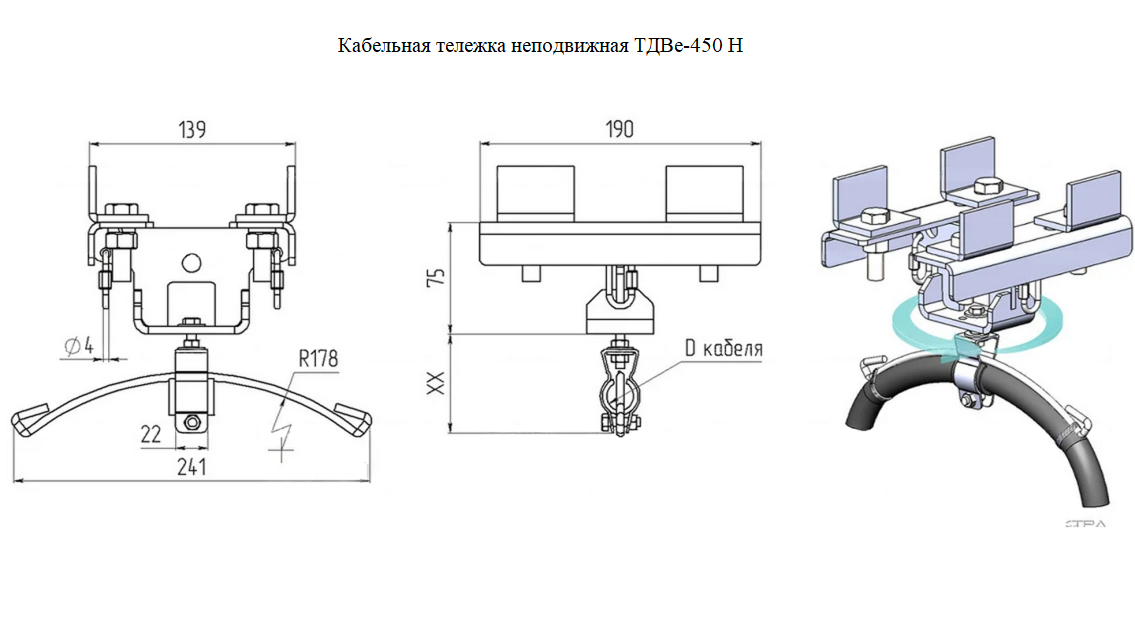

— неподвижную или концевую тележку ТДВе-450Н — устанавливается в начале линии в месте подвода кабеля, для неподвижного его крепления;

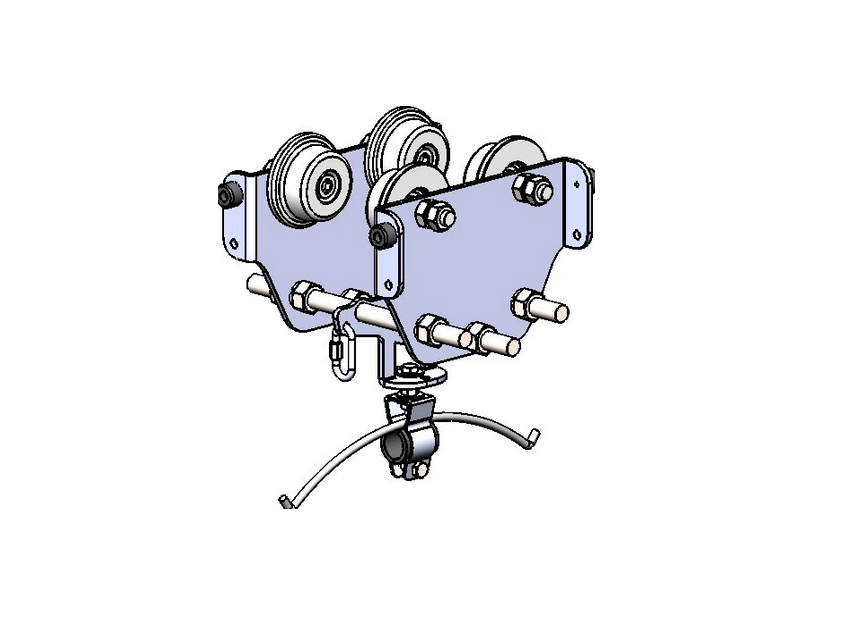

— промежуточная ТДВе-450 — на линии устанавливается несколько таких тележек, количество их зависит от длинны пути и величины провиса петли кабеля, тележки служат для перемещения гибкого кабеля по двутавру.
Кабель прикрепляется к коромыслу и вместе с ним зажимается в кабельном зажиме. Коромысло защищает кабель от чрезмерного перегиба, что продляет срок службы его изоляции.

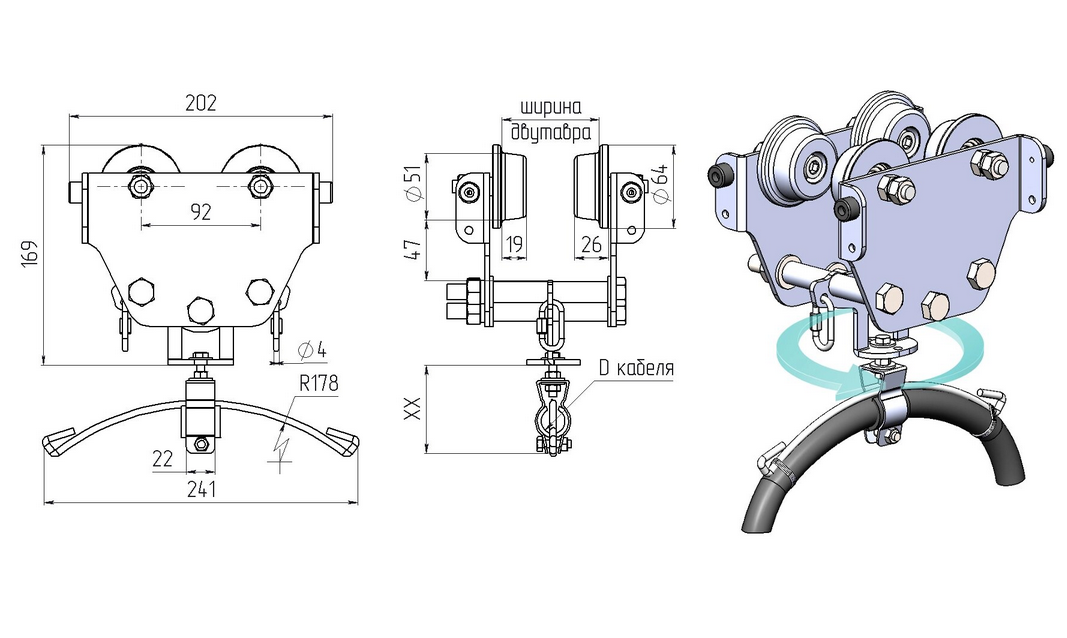

Особенности кабельной тележки ТДВе-450
— количество роликов (колес): 4шт
— подходит для движения по двутаврам №10 до №30 с шириной полки от 55 до 135 мм
— для нескольких или 1-го круглого кабеля типа КГ, КГН или другого диаметром до 100 мм
— кабельные зажимы тележки идут от 10 мм до 100 мм в диаметре
— корпус тележки: оцинкованная сталь
— допустимая нагрузка: до 30 кг
Сферы применения кабельных тележек
Кабельные тележки предназначаются для построения линии кабельного токоподвода грузоподъемных кранов.
