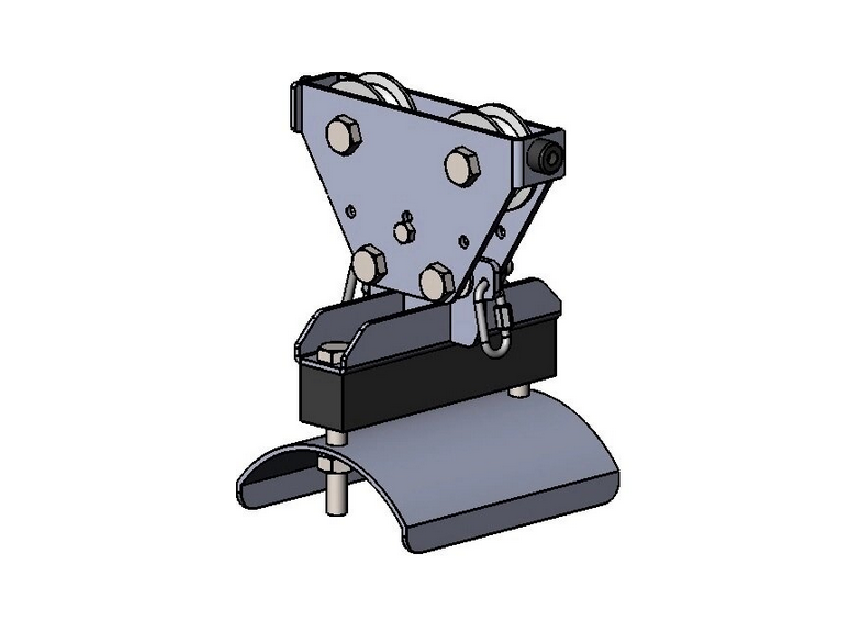

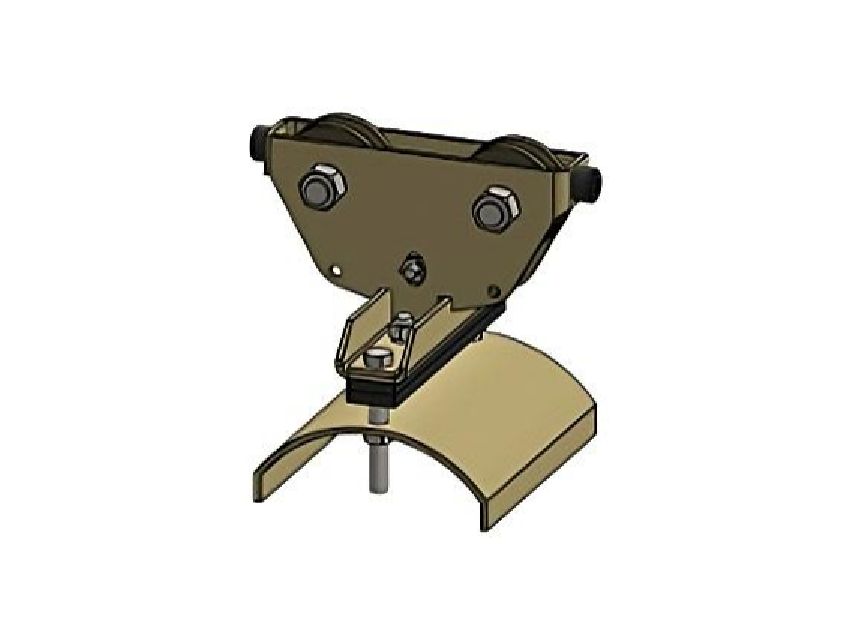

Кабельная тележка на трос ТКВе-310

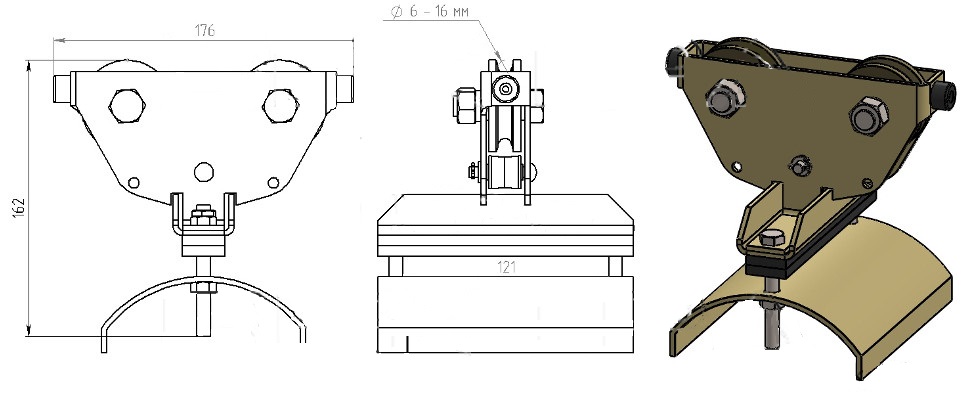

ТКВе-310 — тележка кабельная тросовая тяжелой конструкции, предназначена для гибкого токоподвода к крану. Изготавливаются тележки кабельные ТКВе-310 под трос или струну диаметром от 6 до 16 мм. Ходовые ролики металлические с подшипником (под заказ возможно изготовление роликов из фторопласта или латуни).
В отличии от других тележек корпус и седло тележки ТКВе-310 изготавливается из металла большей толщины. Кабельное седло ТКВе-310 рассчитано на укладку круглого кабеля с суммарными диаметрами 120 мм и максимальным диаметром одного кабеля 50 мм.
Особенности подвеса ТКВе-310
Кабельные тележки передвигаются по тросу за краном, неся гибкий силовой кабель закрепленный в кабельном седле — такая система токоподвода называется гирляндная. Для того чтобы исключить повреждение кабеля, тележки соединяются между собой стальными тросиками, длинна которых меньше длинны кабеля. Кран соединяется с ведущей тележкой, через жесткий кронштейн. Передвигаясь кран натягивает трос соединяющий тележки и растягивает кабельную линию распрямляя питающий кабель. При обратном движении каретки собираются вместе, образуя кабельные петли. Длинна проводов между парой кареток не должна быть более 6 м. При полном сближении кареток нижний конец петли должен находится на расстоянии не менее 2,5 м от пола.
