Кабельный подвес ВЕ-3

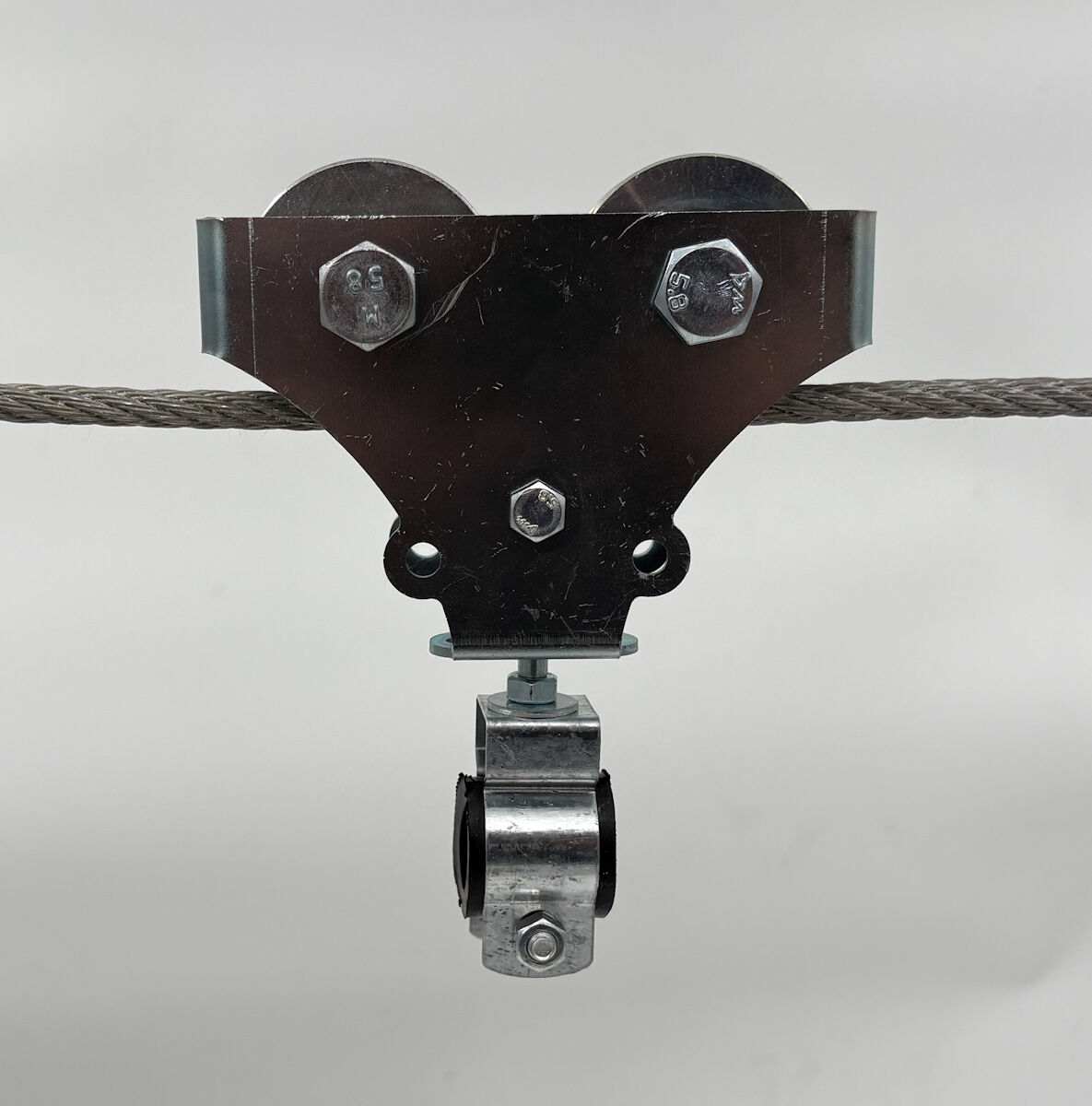

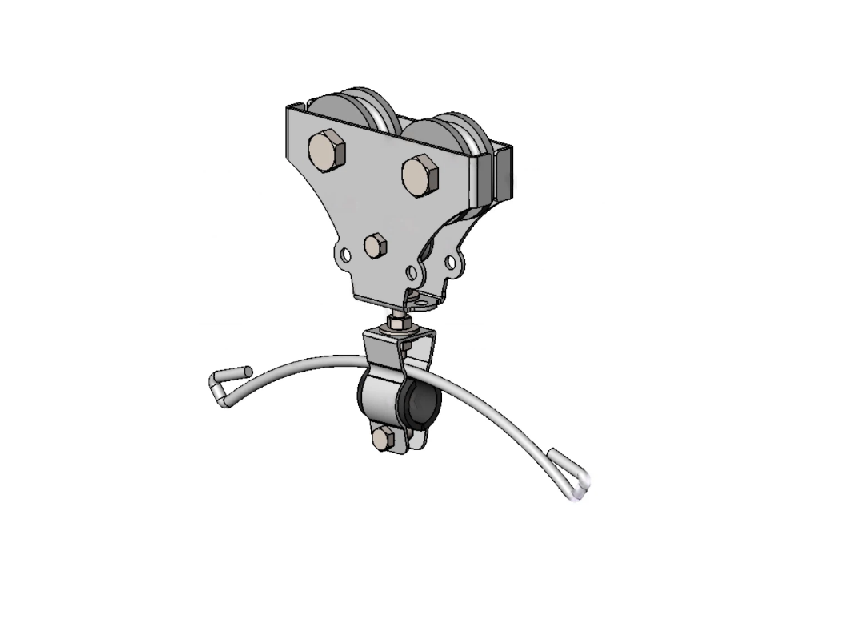

ВЕ-3 — подвес роликовый кабельный на трос. Предназначен для гибкого кабельного токоподвода к кранам и тельферам и другим передвигающимся механизмам.
Подвесы ВЕ-3 изготавливаются в двух вариантах:
— ВЕ-3/2 с 2-мя роликами: два стальных ходовых ролика с подшипником (аналог ПСКРВ-2);
— ВЕ-3 с 3-мя роликами: два ходовых ролика, стальные ролик с подшипником который перемещает подвес по канату + 1 поджимной, стальной ролик предотвращает подъем и соскакивание подвеса с троса (аналог ПСКРВ-3).
Подвесы ВЕ-3 изготавливаются по ТУ 3178-003-26284822-2013.
На ВЕ устанавливаются ролики и зажимы под кабель, разных типоразмеров.
— ролики изготавливаются под трос до 8, 12 и 16 мм и имеют разный диаметр и размер ручья под трос
— кабельные зажимы идут от 6 мм в диаметре до 100 мм в диаметре

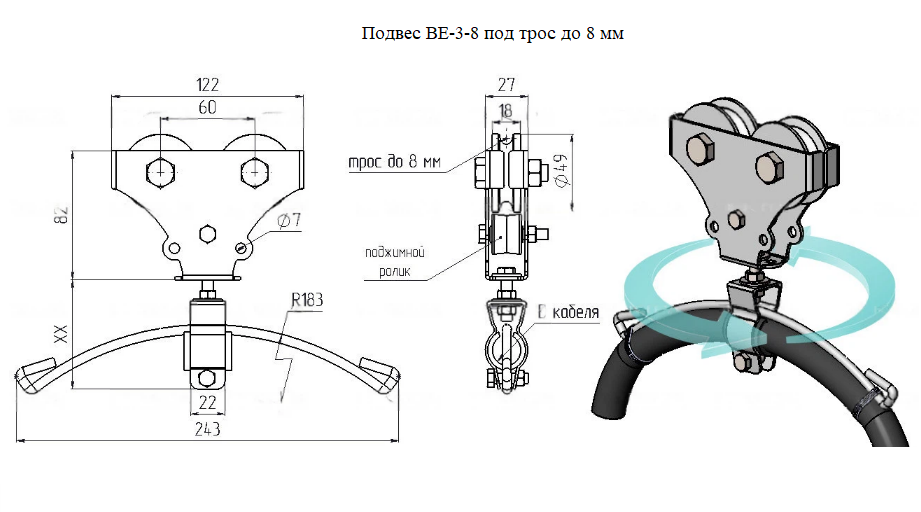

ВЕ-3-8 — трос до 8 мм;
ВЕ-3-12 — трос до 12 мм;
ВЕ-3-16 — трос до 16 мм.
Особенности подвеса ВЕ-3
— Обычно на подвесы ставят один зажим, в который закрепляется 1 круглый кабель или пучок кабелей. Если необходимо установить каждый кабель в отдельное «гнездо», подвес комплектуется дополнительными зажимами
— Цепочкой соединяют подвесы, для снятия нагрузки растяжения с кабеля и передачи ее через цепь
— Тросовое водило — компенсирует провис троса на линиях с большой протяженностью.
— Подвес неподвижный ПН предназначен для фиксации кабеля в месте подвода
