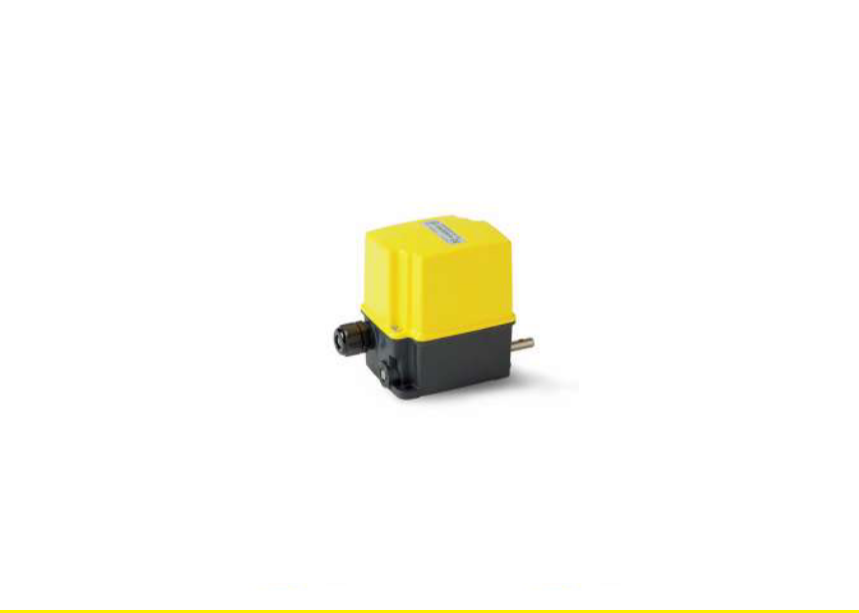

Концевой выключатель c поворотным механизмом FGR0
Концевой выключатель c поворотным механизмом FGR0 – это компактный концевой выключатель с поворотной зубчатой передачей. Устройство FGR0 предназначено для контроля числа оборотов вращающихся компонентов или углового положения в промышленном или строительном оборудовании. Как правило, оно используется в небольших подъемных кранах. Оно также пригодно для управления автоматизированными дверями и крышами теплиц.
Посредством зубчатой передачи устройство управляет системой кулачков для приведения в действие 2, 4 или более микропереключателей в целях запуска или остановки двигателя или механизма после совершения заданного числа оборотов. Каждый кулачок оснащен независимым регулирующим винтом, с помощью которого можно настраивать размыкание и замыкание каждого микропереключателя согласно конкретным требованиям. Система позволяет выбирать передаточные отношения в диапазоне от 1:12 до 1:1480.
Обратите внимание, что корпус изготовлен из ABS пластика толщиной 5мм. Это действительно обеспечивает возможность достаточно длительного использования изделия в тяжелых условиях, его достаточно сложно разбить. Он не боится ни холода, ни ультрафиолета, имеет высокую степень защиты от влаги и пыли.
Особенности концевых выключателей
- Обороты вала передаются на кулачковый механизм, который приводит в действие механические переключающие контакты.
- Концевые выключатели с поворотной зубчатой передачей в серии FGR предлагаются с различными передаточными отношения (в т.ч. прямая передача).
- Возможность установки максимум 8 переключающих контактов.
- Размыкающие контакты с принудительным размыканием используются для функций безопасности.
- Каждый кулачок можно индивидуально настраивать в требуемом положении, что позволяет гибко задавать конечные положения и опорные точки. Более точная настройка кулачков с помощью винтов.
- Передача и направляющие валы изготовлены из нержавеющей стали, что означает защиту от износа и коррозии.
- Резиновый уплотнитель по периметру обеспечивает отличную защиту от пыли и влаги, позволяя легко гарантировать степень защиты IP66 для полного ассортимента продукции.
- Внутреннее пространство оптимизировано для быстрого и удобного подключения кабелей.
