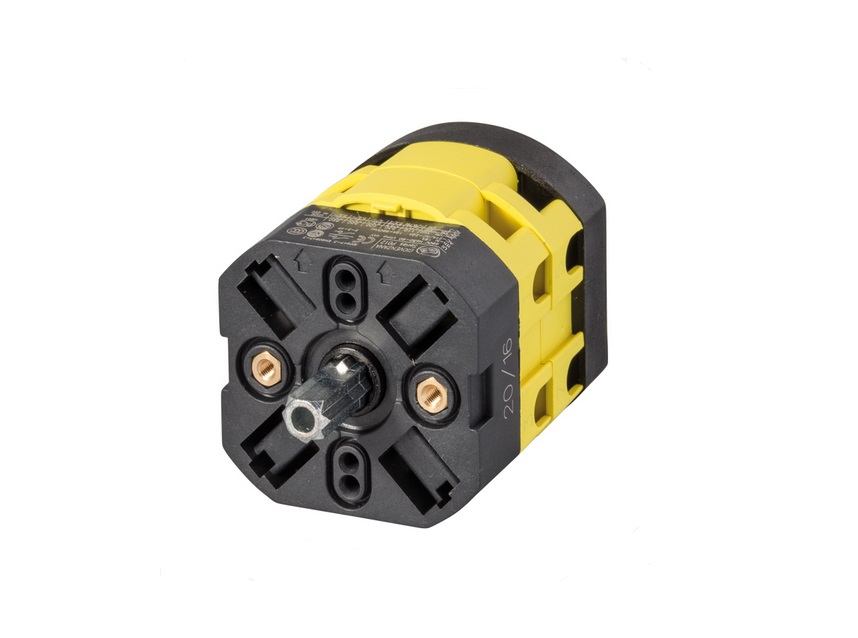

Переключатель кулачковый серии P0/PX
Переключатели кулачковые Phoenix серии P0 и PX — это стандартная серия переключателя на токи 12, 16, 20А. Переключатели щитового исполнения крепятся с помощью винтов М3 (расстояние между отверстиями 28мм) или с помощью шурупов (расстояние между отверстиями 32мм). Галеты скреплены винтами. Металлический вал.
Сертификаты, которым соответствуют переключатели: CE, UL/CSA, IMQ, CCC, GOST, EAC

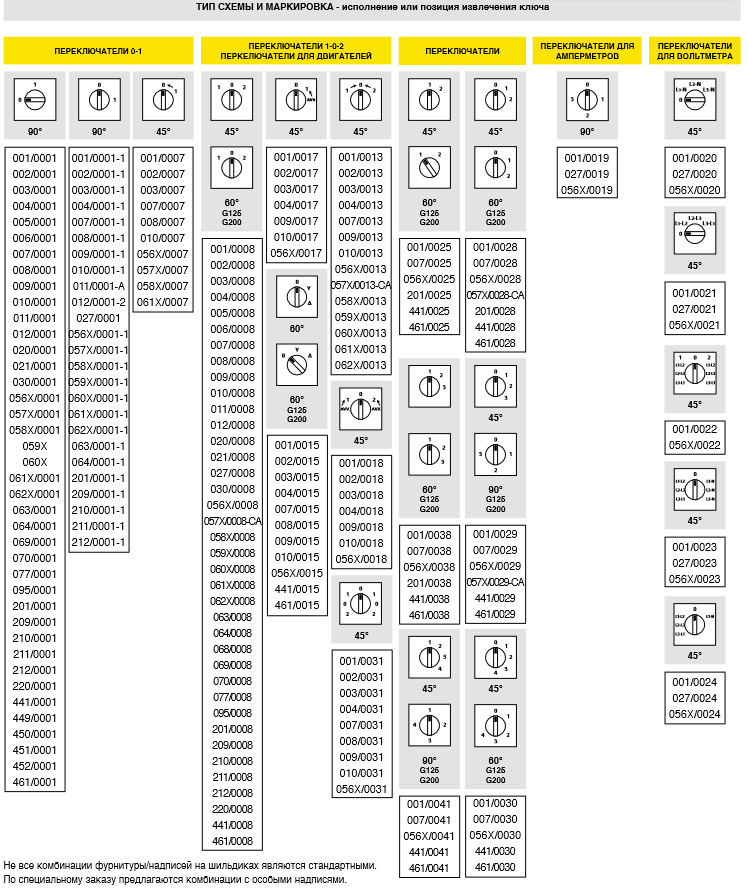

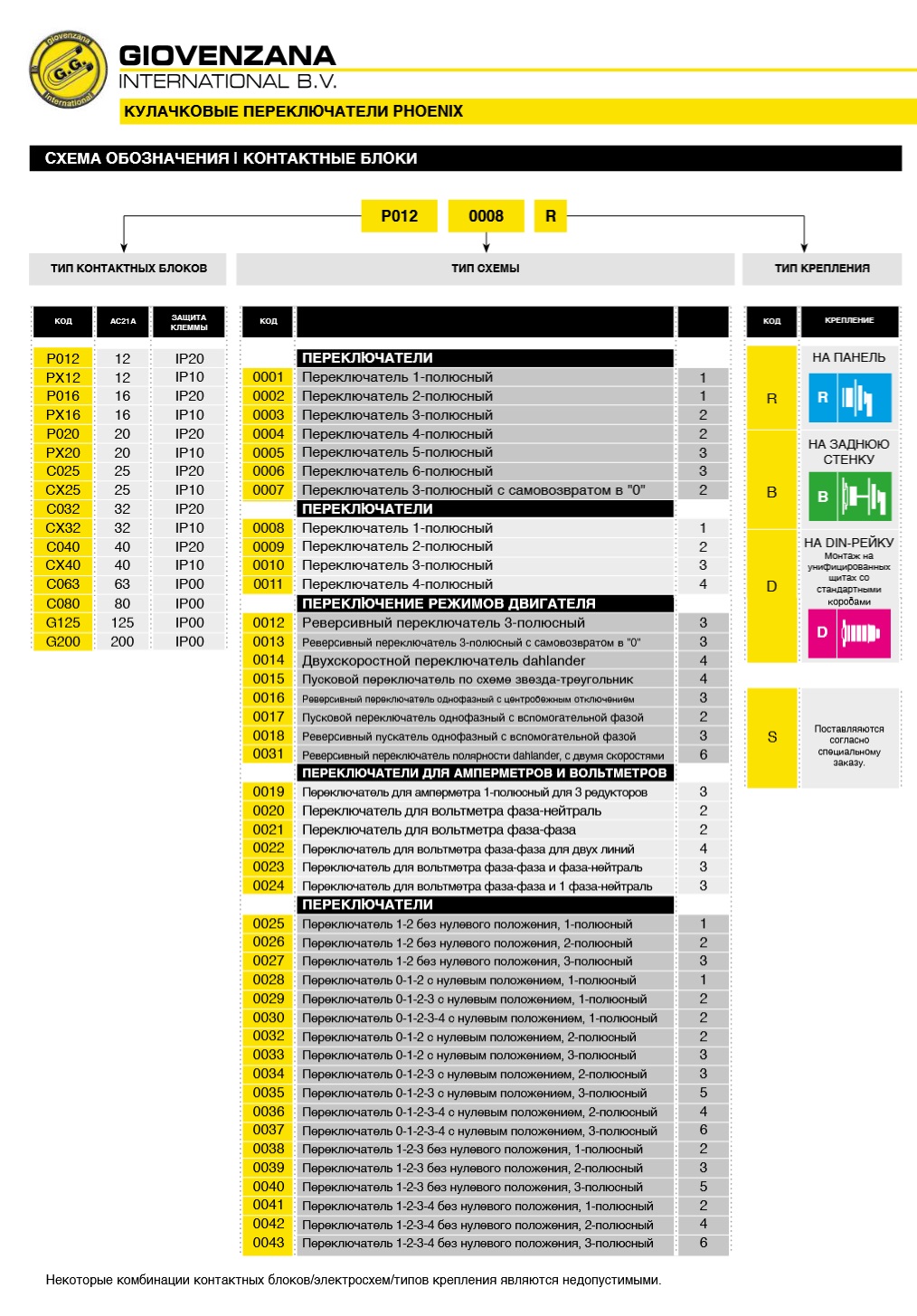

Кодовая маркировка кулачковых преключателей
Макрировка состоит из 3 основных частей:
¹ ² ³
¹ — код контактных блоков
² — тип схемы
³ — тип крепления
В зависимости от силы тока контактные блоки разделяются на:
— Серия P012 и PX12: 12А
— Серия P016 и PX16: 16А
— Серия P020 и PX20: 20А

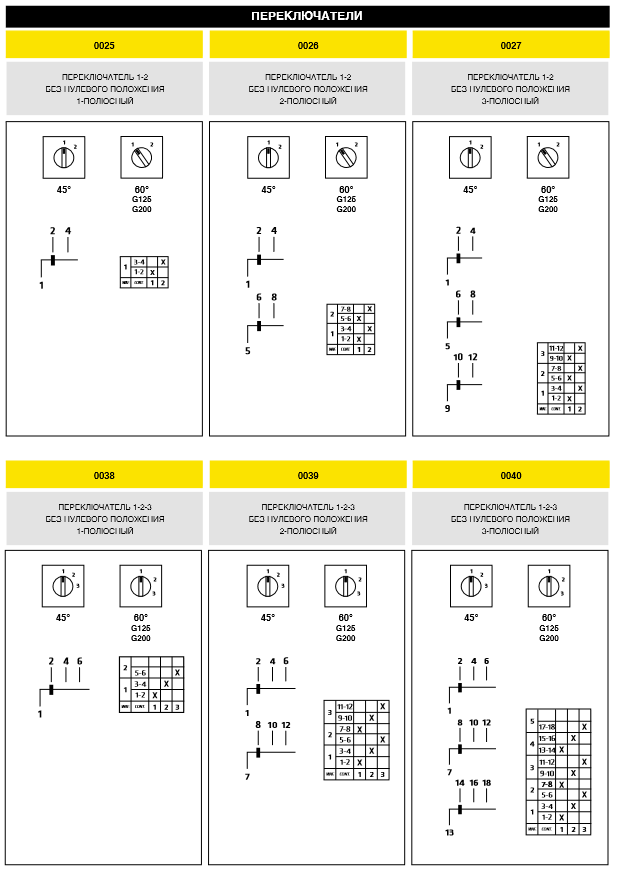

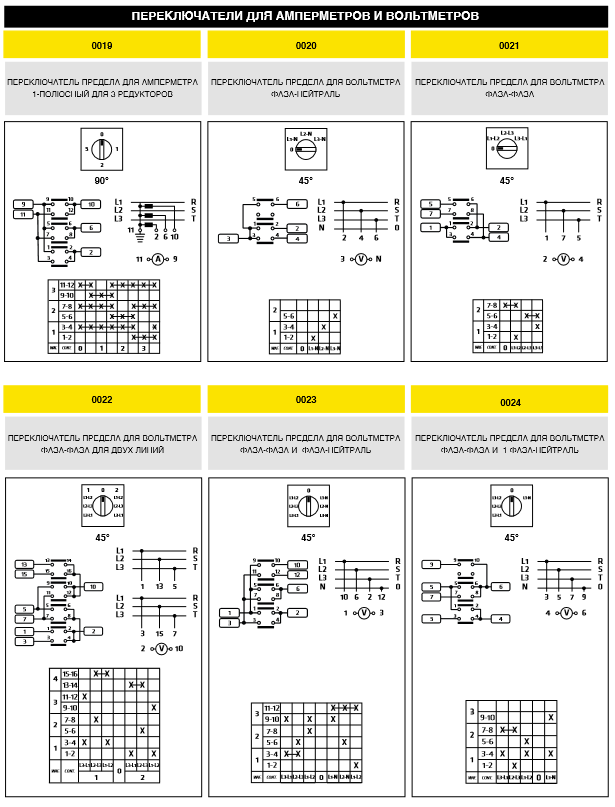

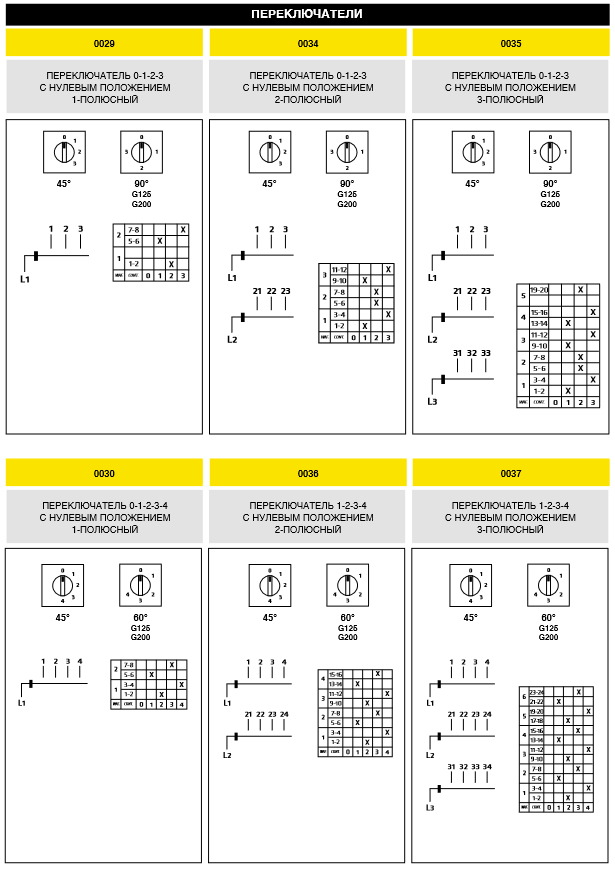

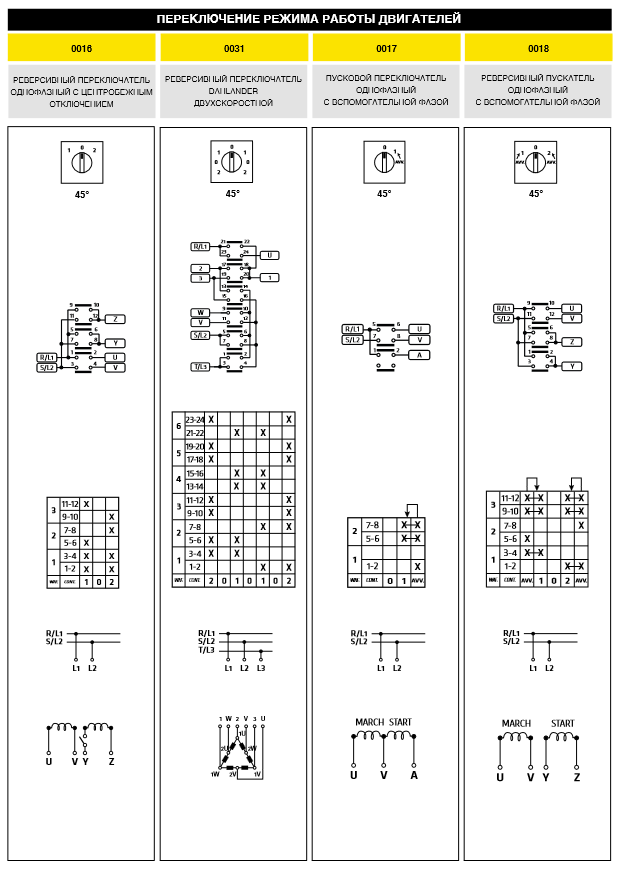

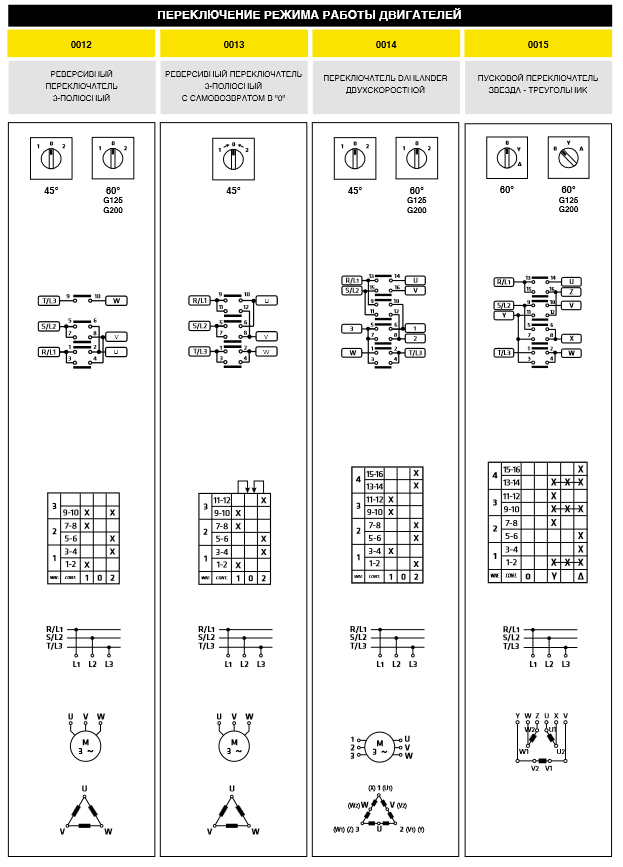

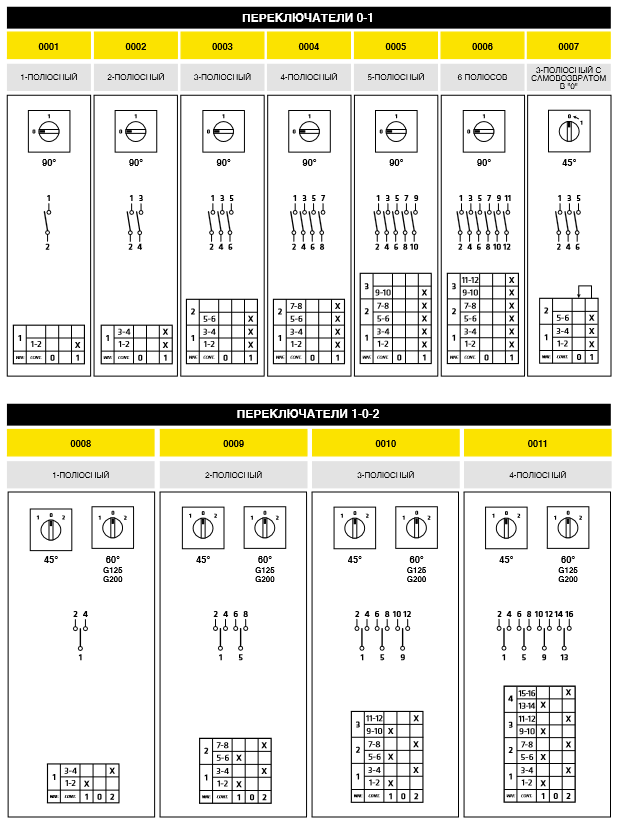

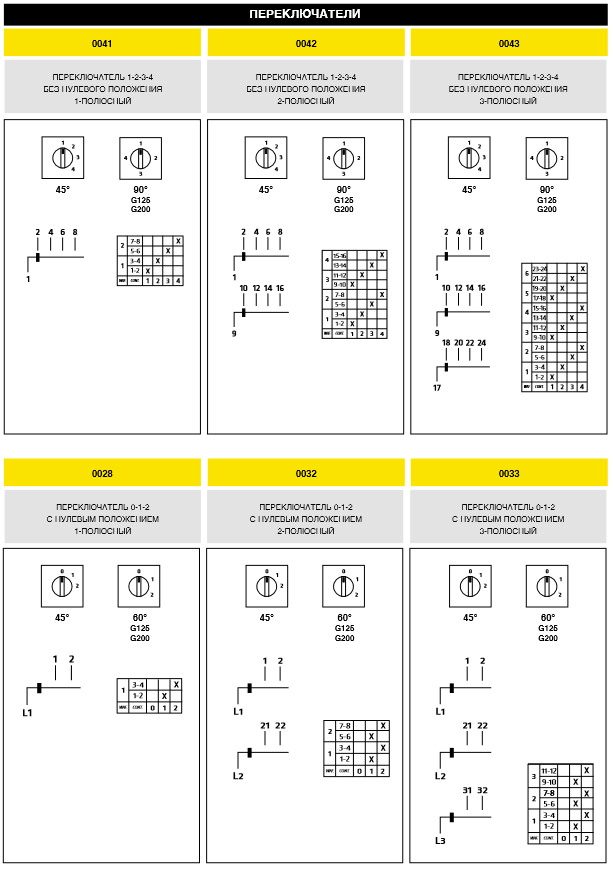

Схемы кулачковых переключателей
Схем выключателей имется 43 вида (коды идут от 0001 до 0043). Подробнее с ними можно ознакомиться в каталоге

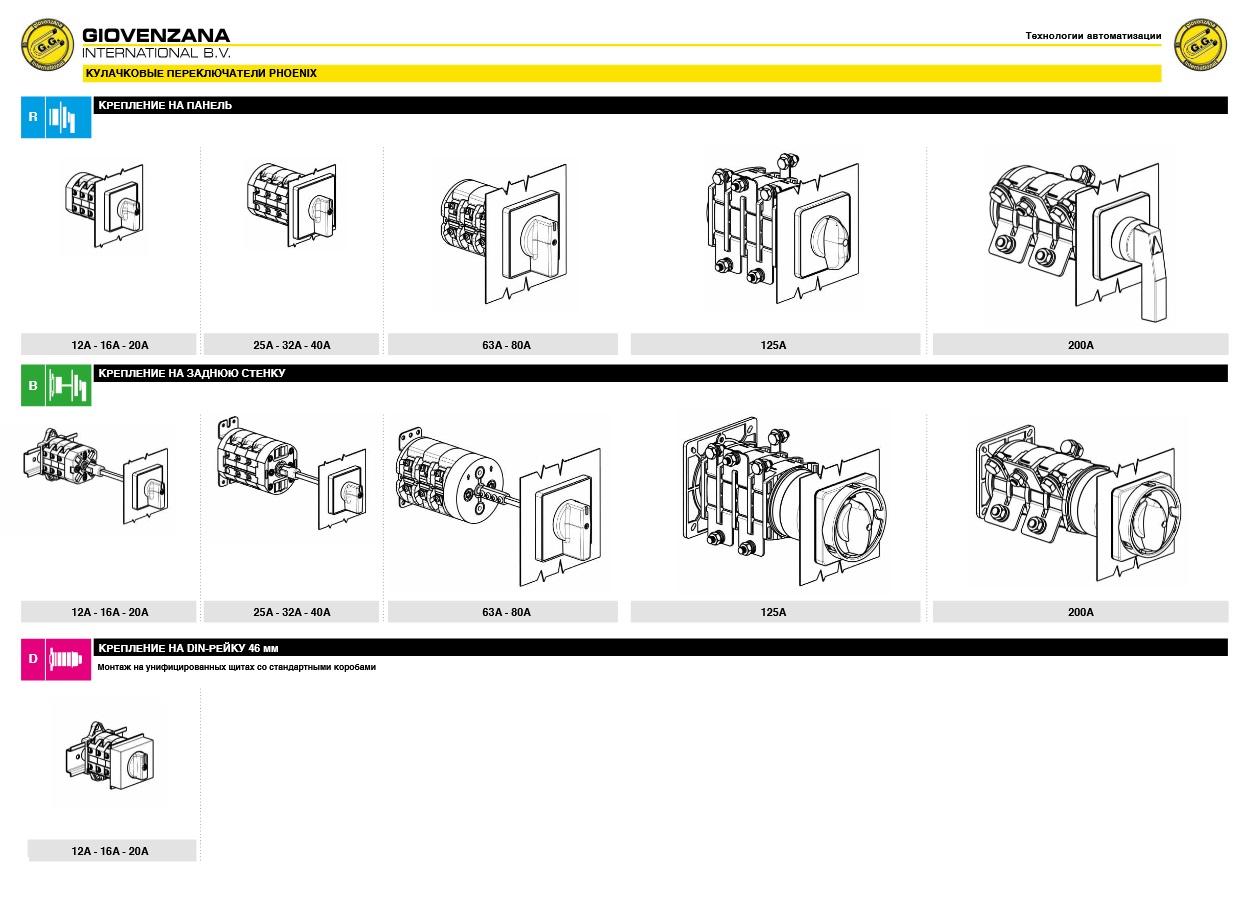

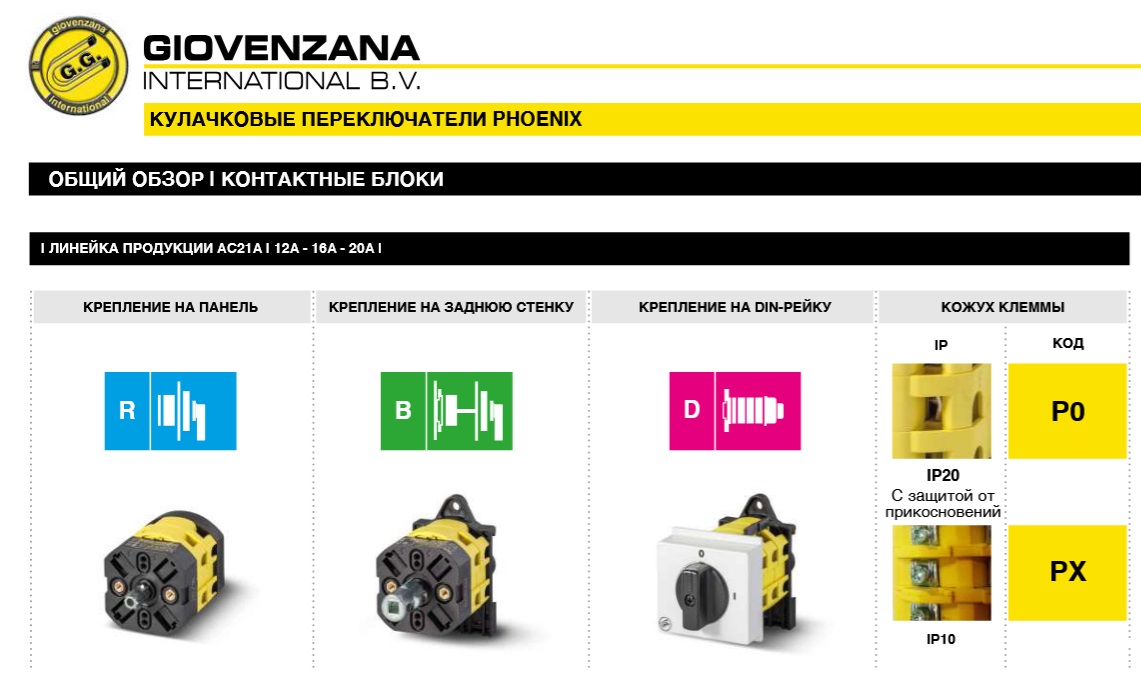

Тип крепления
Есть такие типы исполнений:
R — на панель/дверь (переднее крепление)
B — на заднюю стенку (заднее крепление)
D — на рейку DIN
S — специальное исполнение под заказ
Особенности кулачковых переключателей
— Материалы, из которых изготовлены переключатели: жаростойкий термопластик, армированный стекловолокном. Проводящие элементы сделаны из сплава серебра/никеля/латуни и покрыты серебром. Стягивающие винты из нержавеющей стали.
— Имеются различные виды монтажа: на DIN-рейку и в корпус.

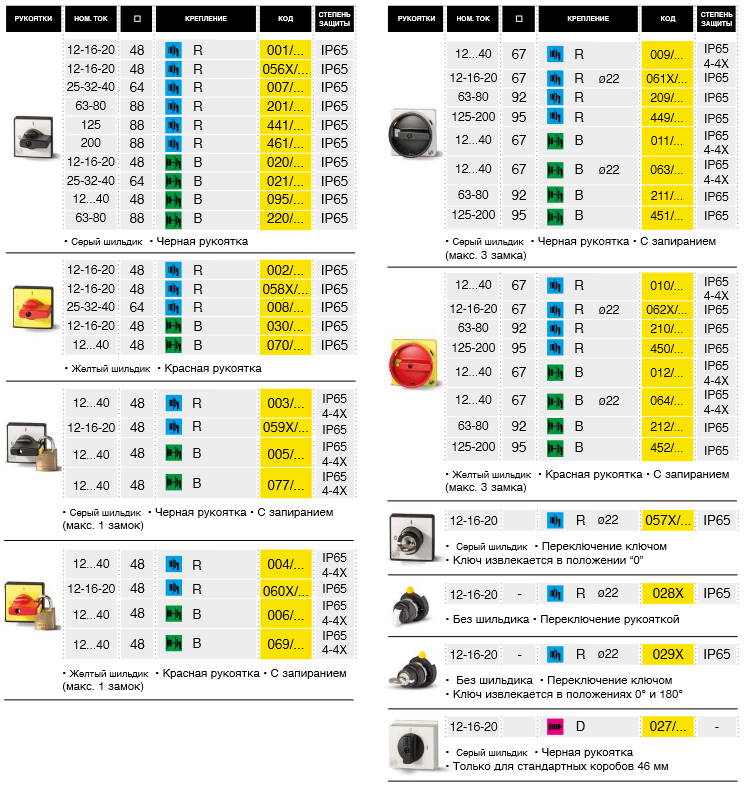

— Большой ассортимент рукояток.
