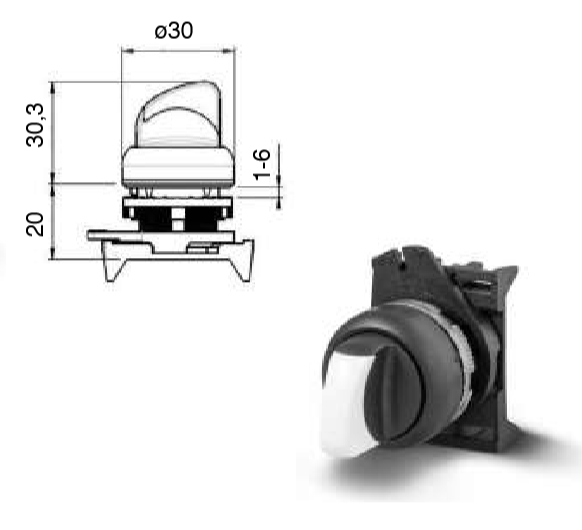

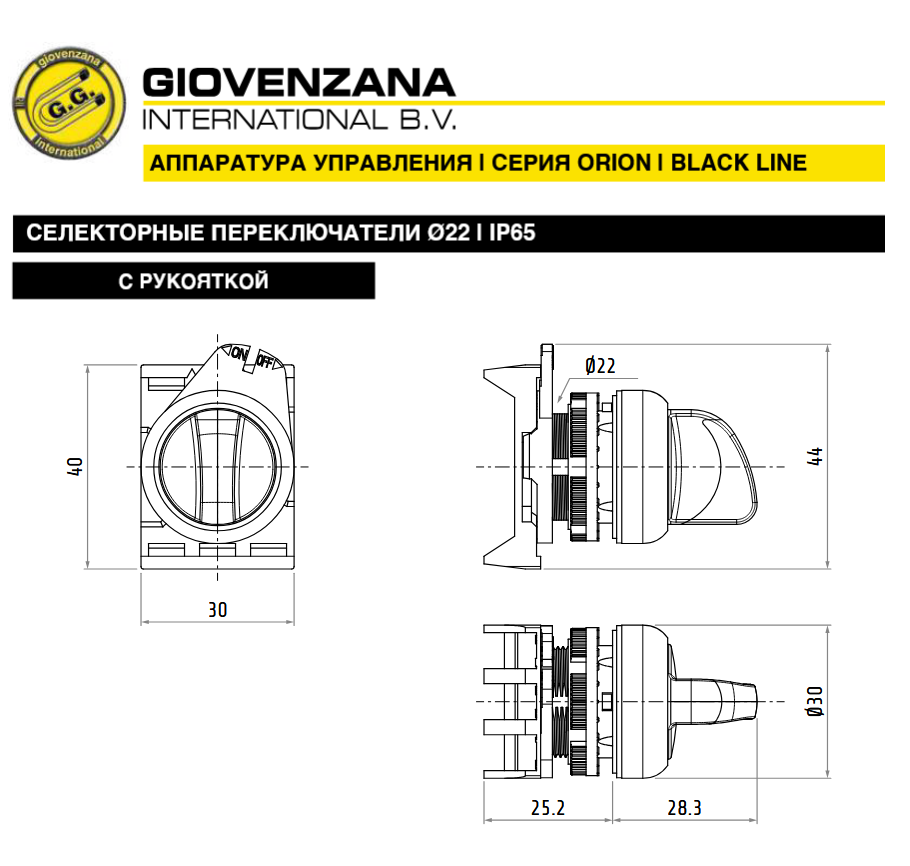

Переключатель поворотный PSML…BL с рукояткой с подсветкой серии Orion Black

Переключатель поворотный PSML…BL с рукояткой с подсветкой серии Orion Black

Переключатели поворотные PSML…BL серии Orion Black имеют различные вариации исполнения:

B_x в коде изделия отвечает за цвет подсветки переключателя:
B1 — красный; B2 — зеленый; B3 — желтый; B4 — синий; B5 — белый.

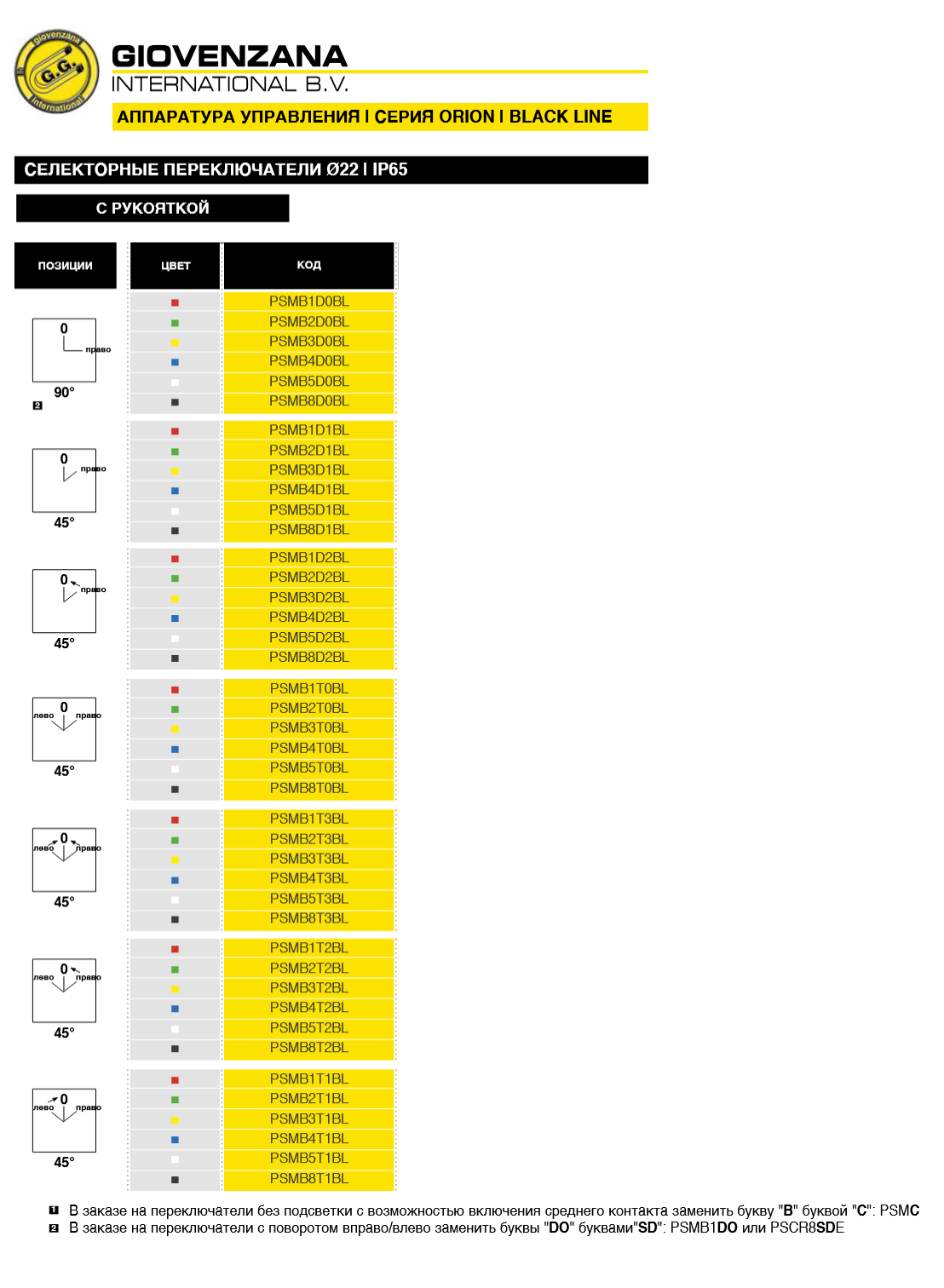

D_x или T_x в коде переключателя отвечают за количество положений и вариации углов поворота. Количество положений и угол поворота выбирается с помощью символа D_x или T_x в коде переключателя. D — это 2-позиционные переключатели, T — это 3-позиционные:
D0 — 2-поз. / углы поворота 0° — 90° без самовозврата (вправо — DO / влево — SD)
D1 — 2-поз. / углы поворота 0° — 45° без самовозврата
D2 — 2-поз. / углы поворота 0° — 45° c самовозвратом
T0 — 3-поз. / углы поворота 0° — 45° без самовозврата с обеих сторон
T3 — 3-поз. / углы поворота 0° — 45° самовозврат с обеих сторон
T2 — 3-поз. / углы поворота 0° — 45° самовозврат справа
T1 — 3-поз. / углы поворота 0° — 45° самовозврат слева
_{например PSMB1T2BL — переключатель с красным цветом (B1), на 3 положения 45° и самовозвратом справа (T2)}

Особенности переключателей поворотных

Соответствие нормам: IEC/EN60947-5-1, UL508
Степень защиты: EN 60529
Группа материалов (изоляция) EN60947-1: II
Класс загрязнения EN60947-1: 3
Огнестойкость UL94: V0 части под напряжением
