Подвес кабельный роликовый К(М)-4
Кабельная подвеска крана или тельфера состоит из нескольких роликовых подвесов К(М)-4 помещенных на натянутой струне. Количество подвесов зависит от расстояния между ними и провиса петли кабеля. Роликовые подвесы перемещаются вместе с тельфером растягивая и собирая питающий кабель в петли.
Подвес К(М)-4 изготавливается с одним роликом.
— К-4 изготавливаются по ТУ 3178-002-26284822-2013 с роликом из полиамида без подшипника
— М-4 изготавливаются по ТУ 3178-013-26284822-2018 с роликом из стали без подшипника
На подвесы К и М устанавливаются ролики и зажимы под кабель, разных типоразмеров:
— ролики под трос до 8, 12 и 16 мм , имеют разный диаметр и размер ручья под трос
— кабельные зажимы, самый маленький из которых зажимает кабель от 6 мм в диаметре, а самый большой пучок из кабелей общим диаметром до 70 мм

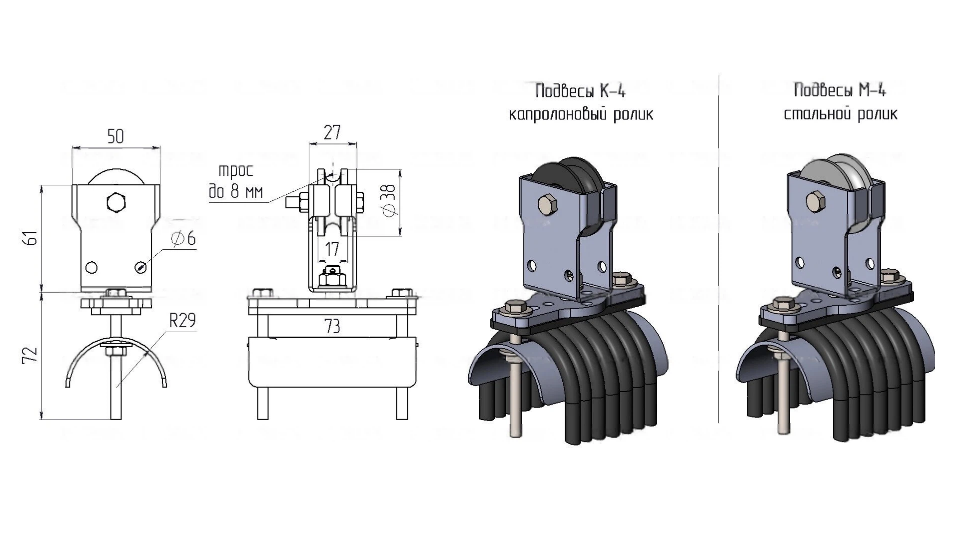

К-4-8, М-4-8 — трос до 8 мм;
К-4-12, М-4-12 — трос до 12 мм;
К-4-16, М-4-16 — трос до 16 мм.

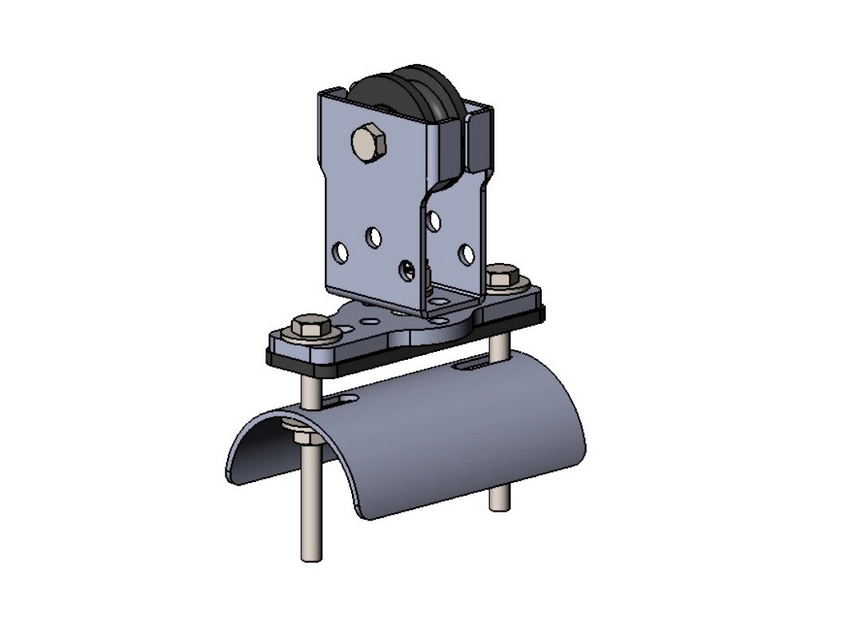

Подвесы К-4 представляют собой ролик из графитонаполненного капролона закрепленного в металлическом корпусе, снизу к скобе прикреплен кабельный зажим.
Подвес М-4 имеет такую же конструкцию, но на него устанавливается ролик из металла, а не из пластика. Подвес комплектуется кабельными зажимами в зависимости от диаметра кабеля.

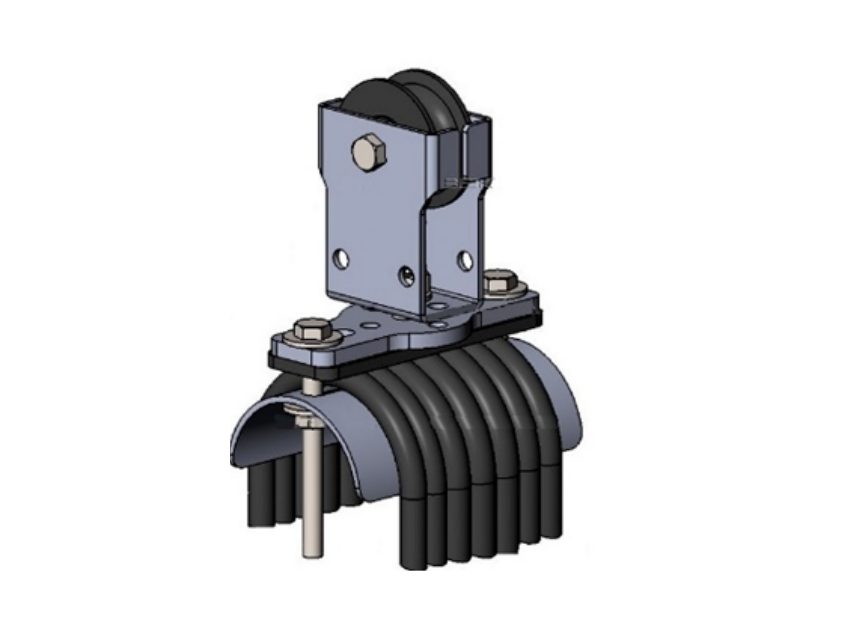

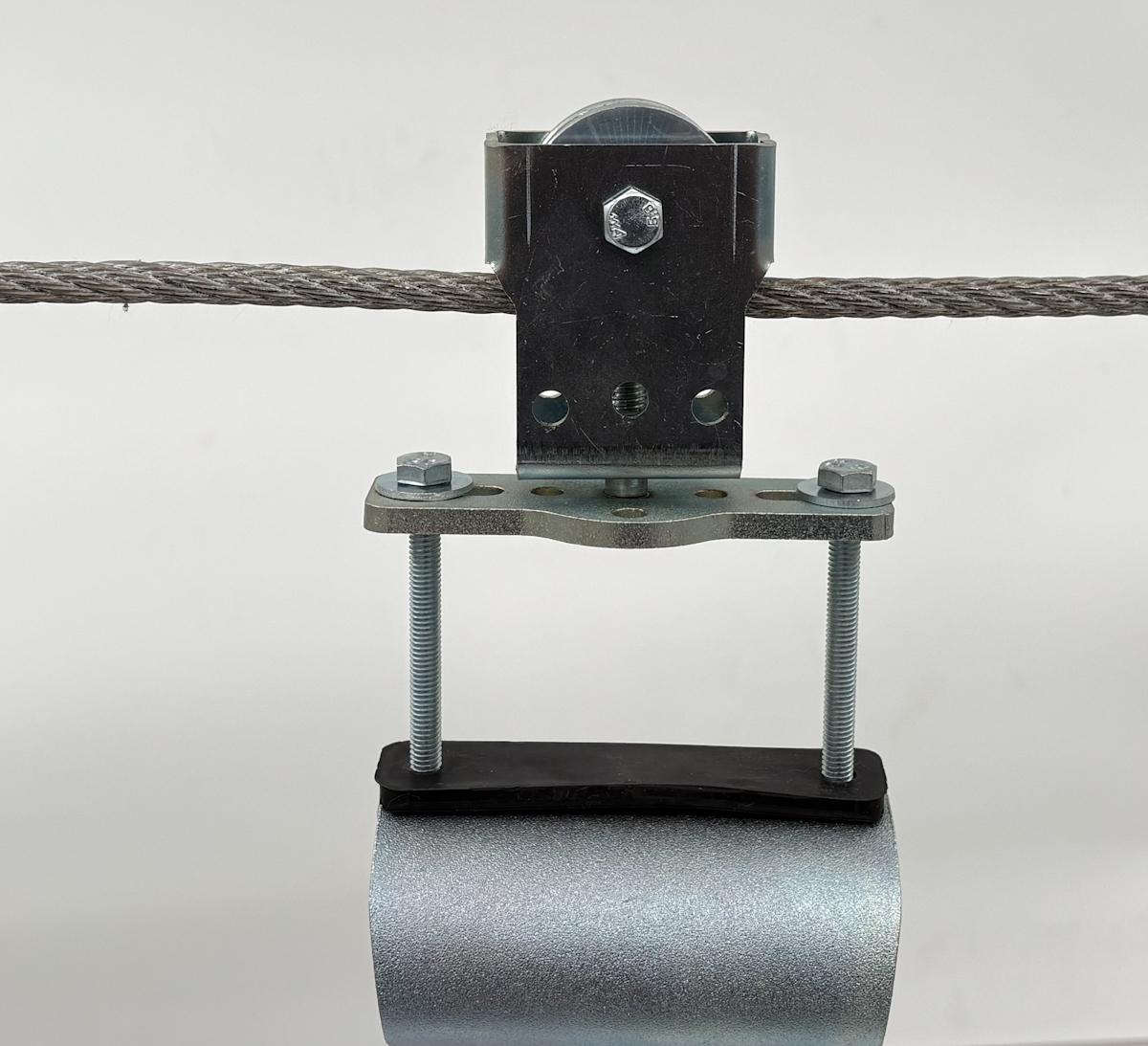

Подвес К(М)-4 состоит из металлического корпуса с установленным внутри роликом, кабельное седло через шарнир закреплено снизу подвеса- шарнирное крепление позволяет кабельному седлу свободно вращаться. Кабель укладывается на седло, с помощью болтов притягивается к прижимной планке. Чтобы избежать повреждения изоляции кабеля подвесы комплектуются резиновой накладкой.
Особенности подвеса К(М)-4
— Подвесы укомплектованы одним зажимом под кабель, при необходимости устанавливаются дополнительные зажимы
— Цепью соединяются соседние подвесы, для снятия нагрузки растяжения с кабеля и передачи ее через цепь
— Тросовое водило, предназначено для компенсации провиса троса. Особенно актуально на линиях свыше 20м
— Подвес неподвижный крепится неподвижно в месте подвода кабеля
