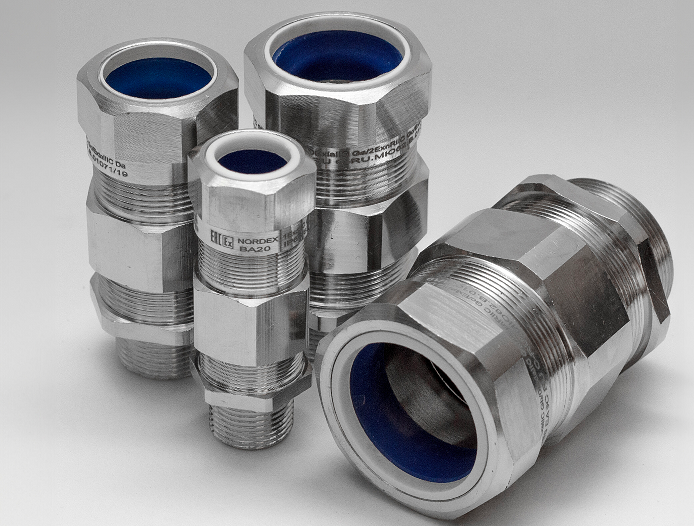

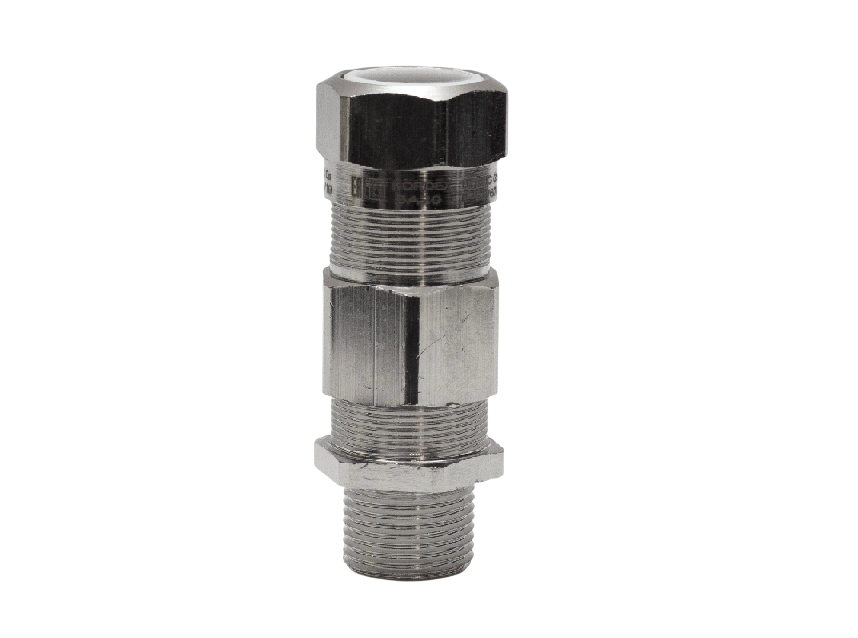

Взрывозащищенные кабельные вводы серии ВА
Взрывозащищенные кабельные вводы серии ВА предназначены для ввода всех типов бронированного кабеля круглого сечения в электрооборудование. Обеспечивают сопротивление менее 0,1 Ом, непрерывность цепи заземления и защиту от электромагнитных помех между вводным штуцером и броней (оплеткой) кабеля. Кабельные вводы по своей конструкции обеспечивают разгрузку кабеля от растягивающих усилий.
Элементы крепления брони кабеля уменьшают нагрузку на внутреннюю оболочку кабеля. Уплотнение смещения установленное внутри кабельного ввода гарантирует взрывозащищенное уплотнение по внутренней оболочке кабеля и обеспечивает защиту от внешних воздействий IP 66/67/68 . В свою очередь компрессионное уплотнение обеспечивает обжатие кабеля по наружной оболочке, предотвращая попадание влаги в кабельный ввод. Кабельные вводы могут применяться для прямого ввода в составе взрывонепроницаемых оболочек группы II и III, объем которых превышает 2000 см3.
Особенности взрывозащищенных кабельных вводов серии ВА:
Сертификаты соответствия и разрешения:
ЕАЭС RU C-RU.АЖ58.В.06619/24
ТУ 3599-001-04142391-2019
Соответствие стандартам:
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
ГОСТ 31610.0-2019; ГОСТ IEC 60079-1-2013; ГОСТ 31610-7-2017; ГОСТ 31610.11-2014; ГОСТ 31610.15-2020; ГОСТ IEC 60079-31-2013
Маркировка взрывозащиты:
1Ex db IIC Gb X / 1Ex eb IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X
Уровень защиты IP:
IP66 / IP67 / IP68
Температура эксплуатации:
минимальная -60°С
максимальная +130°С
Материал исполнения:
Латунь / никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана /нержавеющая сталь / стали с антикоррозийным покрытием
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з, В5, О, В, М)
Дополнительные опции:
Кольца заземления, контргайки, уплотнительные кольца, рифленые шайбы, защитные кожухи
